Guide de démarrage pour un étalonnage réussi
Introduction
Dracal Technologies vous offre un mécanisme d’étalonnage en 3 points par l’usager avec sa suite logicielle compatible exclusivement avec ses instruments de mesure. Une documentation complète sur l’effet d’un étalonnage en 1 point, 2 points et 3 points, ainsi qu’un article listant 3 astuces sur le mécanisme d’étalonnage de Dracal sont déjà disponibles.
Ici, vous verrez en quelques étapes comment réussir un étalonnage en 3 points des instruments Dracal, que vous soyez un utilisateur final, un laboratoire d’étalonnage ou un intégrateur voulant utiliser les outils en ligne de commande.
Pour utilisateur final ou laboratoire d’étalonnage
Pré-requis
instrument de mesure de référence, souvent plus précis que l’instrument à étalonner OU instrument sur lequel le nouvel instrument devra être aligné
ET
la version la plus récente de DracalView
Déterminer les points d’étalonnage
1. Brancher les instruments et laisser les lectures se stabiliser.
Avant de prendre quelque mesure que ce soit, il est suggéré de brancher l’instrument de référence ou étalon (ici un VCP-RTD300-CAL) et l’instrument à étalonner (ici un USB-TMC200k-CAL) pendant au moins 30 minutes. Cela permet à l’électronique de se stabiliser. Dans cet exemple, nous utilisons un instrument Dracal pour étalonner un autre instrument Dracal, mais il est possible d’utiliser un étalon d’une marque différente.
Vous pouvez utiliser l’onglet GraphView pour attester de la stabilité des lectures.
2. Décider des trois points d’étalonnage à utiliser.
Normalement, l’étalonnage en trois points garantit le meilleur ajustement entre les points d’étalonnage. Il est donc suggéré de choisir des points qui couvriront votre plage de lecture (minimum, maximum et valeur intermédiaire). Ici, les valeurs cibles seront 6°C, 25°C et 100°C.
3. Lancer une tâche de journalisation pour les deux instruments.
À l’aide de l’onglet Logging, vous pouvez lancer une tâche de journalisation. Cela vous permettra ensuite de travailler avec le fichier .csv ou .txt ainsi créé pour établir les valeurs d’étalonnage.
4. Placer les instruments dans les conditions de mesure et attendre que les lectures se stabilisent.

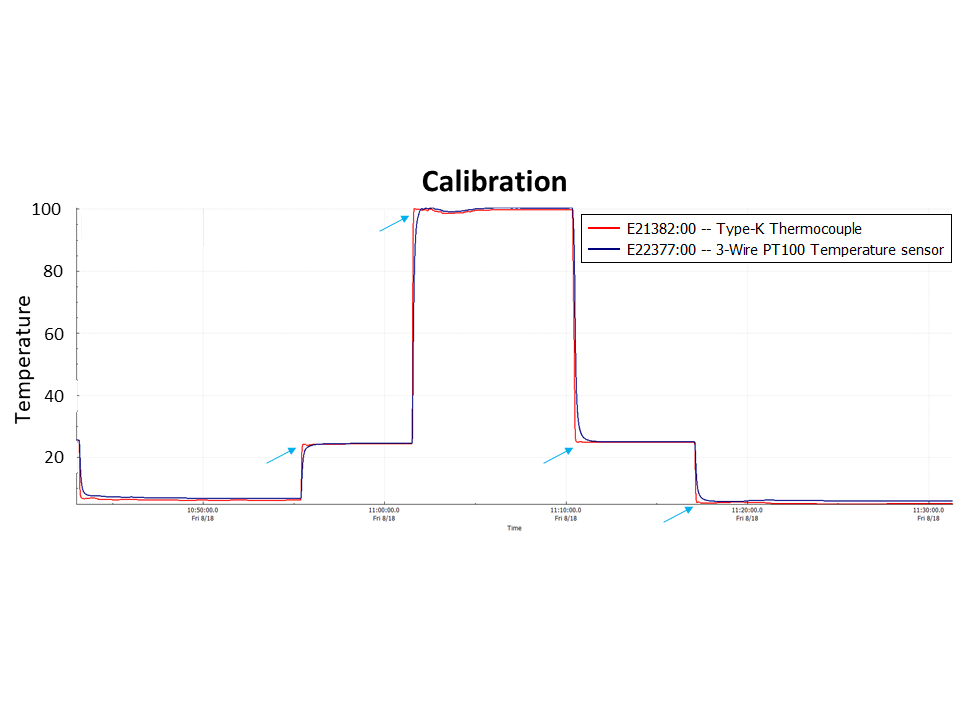

Vous verrez dans le graphique ci-dessous que les changements de température ont causé des erreurs de lecture momentanés au thermocouple (en rouge). Elles sont mises en évidence à l’aide de flèches bleu clair. Aussi, lors de la mesure à 100°C, il a fallu un temps d’ajustement avant que la température ne se stabilise.
5. Arrêter la journalisation.
6. Extraire les données des trois conditions du fichier de journalisation.
Choisissez les points où l’écart entre les deux instruments est le plus constant pour une condition donnée, alors que la lecture est stable.
Dans le présent exemple, nous avons choisi les points suivants pour établir l’étalonnage:

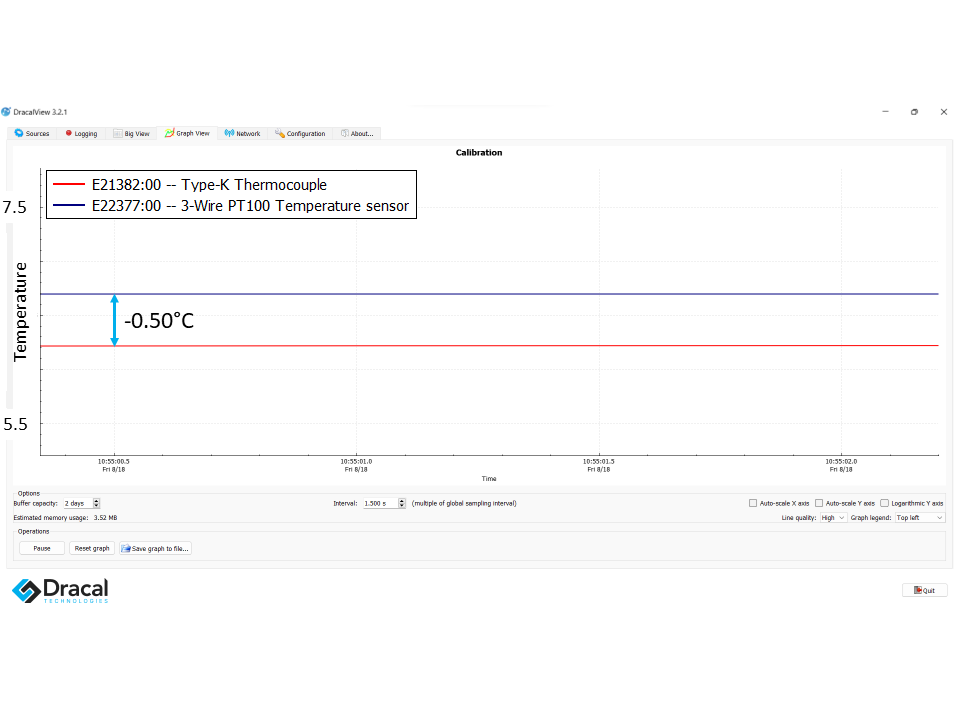

La lecture de la température la plus basse s’est stabilisée à 6.20°C pour le TMC200k et à 6.70°C pour le RTD300.

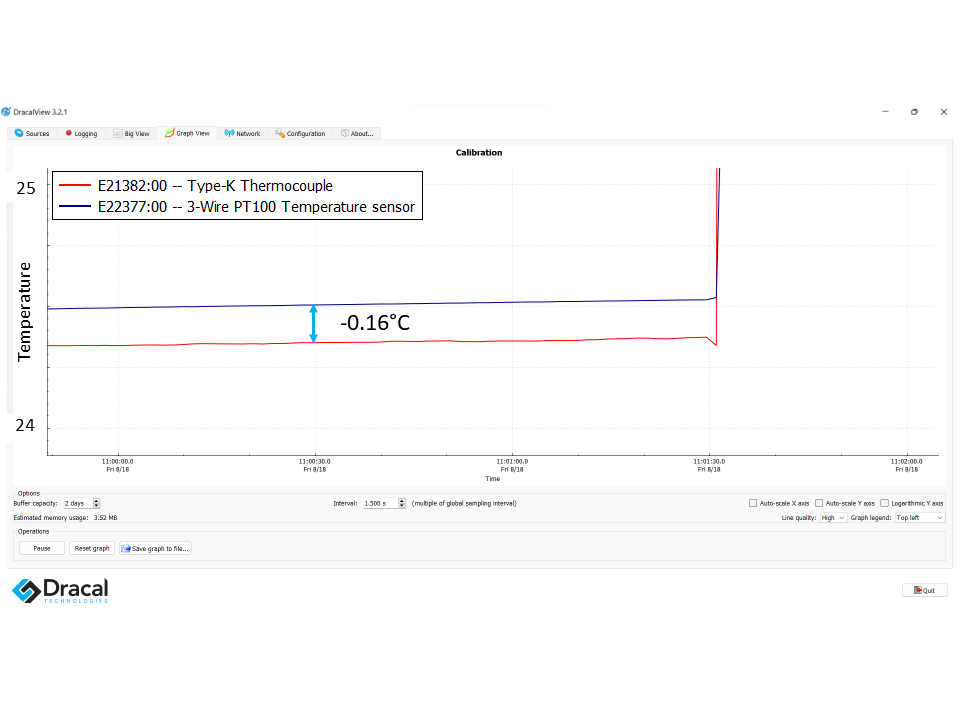

La lecture s’est stabilisée à 24.35°C pour le TMC200k et à 24.51°C pour le RTD300.

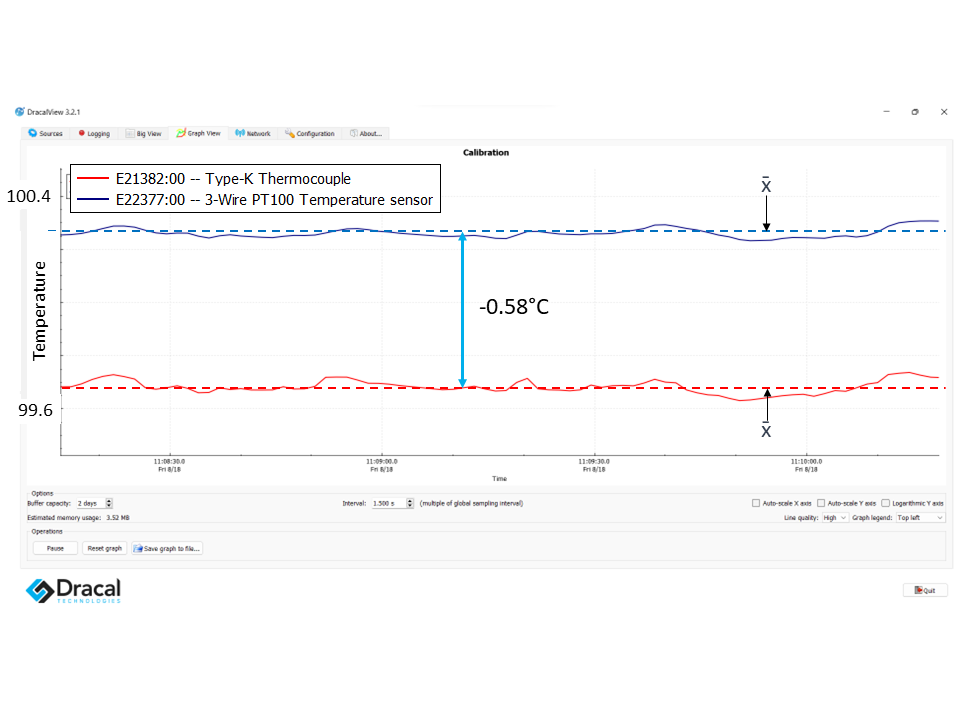

Vous remarquerez que la température ne s’est jamais vraiment stabilisée à 100°C. C’est pourquoi nous avons établi une moyenne des températures sur l’intervalle de temps montré ici. Cette moyenne se situe à 99.68°C pour le TMC200k et à 100.26°C pour le RTD300.
L’autre élément à remarquer est que l’écart entre les températures n’est pas constant, dépendamment des conditions de température (6°C, 25°C ou 100°C). Voilà pourquoi nous offrons un mécanisme d’étalonnage en trois points: cela permet vraiment un meilleur ajustage.
Note: Le USB-TMC200k-CAL avec la sonde a une précision de ±2.5°C sur toute sa plage de température. Il est donc tout à fait à l’intérieur de ses spécifications techniques. Surtout que le VCP-RTD300-CAL avec la sonde a une précision de ±0.351°C. Nous aurions pu donc tolérer ±2.851°C d’écart entre les deux.
Effectuer l’étalonnage à l’aide de DracalView
7. Cliquer sur “Calibrate”.
Afin d’avoir accès au bouton d’étalonnage pour l’instrument désiré, allez dans l’onglet Configuration et cochez la boîte “Show calibration setting buttons”.
Ensuite, cliquez sur le bouton Calibrate.
8. Taper les données des trois conditions (instrument et référence pour un point donné).
9. Vérifier l’effet de l’étalonnage.
Lorsque les points d’étalonnage sont enregistrés sur le capteur, des flèches apparaissent à côté du bouton Calibrate. Ces flèches sont vertes si l’étalonnage est activé et elles sont rouges si l’étalonnage est désactivé.

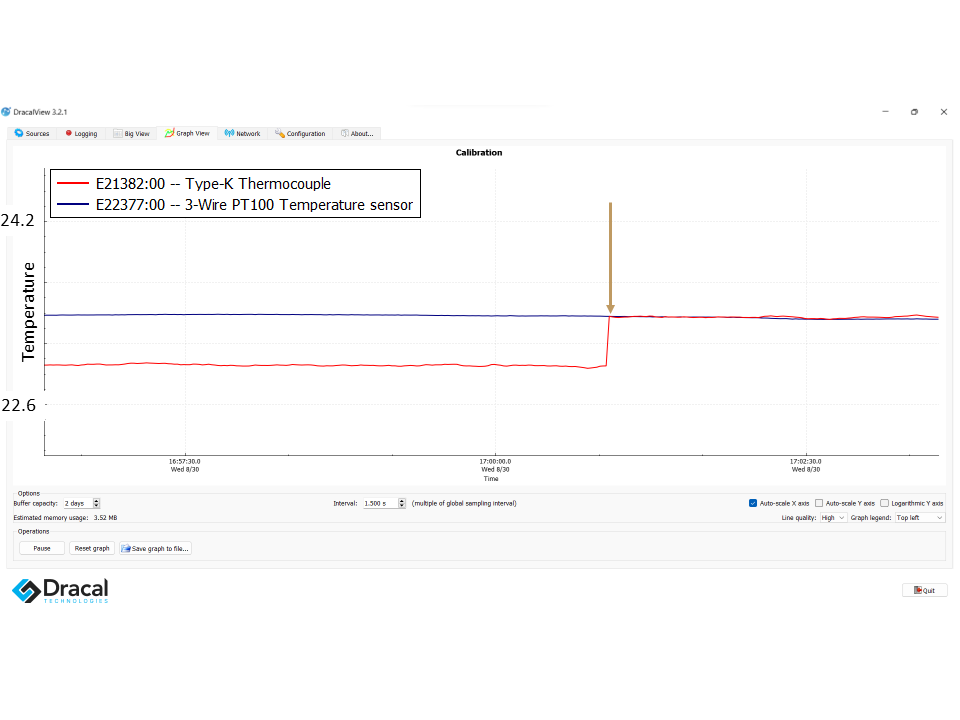

Utilisez ensuite l’onglet GraphView pour visualiser l’effet de l’étalonnage, tel que montré ici.
Pour voir ces étapes en action, deux tutoriels vidéo sont à votre disposition: un tour rapide et les meilleures pratiques.
Pour intégrateurs qui veulent étalonner les instruments Dracal avec leur propre logiciel
Pré-requis
instrument de mesure de référence, souvent plus précis que l’instrument à étalonner OU instrument sur lequel le nouvel instrument devra être aligné
ET
la version la plus récente de dracal-usb-cal (disponible avec le téléchargement de DracalView)
Déterminer les points d’étalonnage
1 à 6 sont identiques: à faire à l’aide de DracalView si votre étalon est un instrument Dracal
Effectuer l’étalonnage à l’aide de dracal-usb-cal
7. Ouvrir un terminal.
8. Naviguer jusqu’aux outils en ligne de commandes.
9. Taper dracal-usb-cal et suivre la documentation.
À quoi faire attention
- Éviter les courants d’air.
La précision des instruments de mesure de Dracal est telle qu’une petite variation de température ou d’humidité sera perçue et pourra fausser les données nécessaires à l’étalonnage. Il est donc idéal de mettre les instruments dans une chambre fermée. Si cela est impossible, éviter au moins les endroits où il y a un passage fréquent ou une entrée ou sortie d’air.
- Respecter les limites de mesure de l’instrument.
Dans chacune des fiches techniques téléchargeables sur notre site internet, il est indiqué la plage de mesure de chaque instrument. Il est important de la respecter pour ne pas endommager l’électronique et ainsi rendre votre instrument inutilisable.
- Respecter le nombre de décimales significatives.
Dans les fiches techniques de chaque instrument, la précision est indiquée. Celle-ci peut être de 1, 2 ou 3 décimales. Lors de l’étalonnage, vous pouvez enregistrer des mesures avec 6 chiffres significatifs, peu importe la précision de votre instrument. Il est pertinent de retourner voir la précision annoncée par le manufacturier pour déterminer le nombre de décimales à réellement inclure à l’étape d’ajustage.
- Respecter l’ordre d’étalonnage des types de mesure.
Si votre instrument doit être étalonné en pression, en humidité et en température, il est important de débuter par l’étalonnage en température, ensuite en humidité et ensuite en pression. Puisque l’humidité relative doit être étalonnée à une température donnée, il faut d’abord étalonner (et ajuster) l’instrument en température. Ensuite, comme la pression atmosphérique est stable à une température et à une humidité relative données, l’étalonnage doit être complété pour ces deux paramètres avant de faire l’étalonnage barométrique.
- Bien faire se stabiliser les mesures lors de la prise des données.
Il est nécessaire de s’assurer que l’instrument de référence et l’instrument à étalonner présentent une lecture constante à chacun des points d’étalonnage, ou du moins un écart constant. Cela permettra d’obtenir la meilleure précision lors du calcul de la courbe d’étalonnage.
- Éviter les conditions de condensation.
Pour un rappel sur la notion de point de rosée, suivez le lien. En résumé, le point de rosée est la température à laquelle l’humidité de l’air se condense (donc se liquéfie). L’apparition de gouttes d’eau sur les instruments de mesure l’empêchera de fonctionner. Il est donc primordial de ne pas atteindre le point de rosée lors de l’étalonnage. Il est aussi suggéré de placer la sonde “tête en bas” pour que, si jamais il se forme de la condensation, elle coule vers l’extérieur de l’instrument et non pas vers le capteur.
En conclusion, le mécanisme d’étalonnage en 3 points par l’utilisateur offert dans la suite logicielle de Dracal Technologies vous permet d’avoir le plein contrôle sur vos mesures. Si vous souhaitez en connaître davantage sur la raison pour laquelle nous préférons un mécanisme d’étalonnage en trois points ou alors quelques astuces supplémentaires pour vous assurer du meilleur étalonnage possible, nous vous invitons à consulter les liens pertinents.
